產(chǎn)品列表PRODUCTS LIST
在海洋工程、水下管道修復(fù)、醫(yī)療器械防水粘接等領(lǐng)域，超-強水下粘接劑的性能直接決定了工程安全與設(shè)備可靠性，而內(nèi)聚力作為衡量其性能的核心指標(biāo)，更是重中之重。那么，超-強水下粘接劑內(nèi)聚力怎么評價？傳統(tǒng)評價方法存在諸多局限，而低場核磁共振技術(shù)的出現(xiàn)，為內(nèi)聚力評價提供了更高效、精準(zhǔn)的解決方案。
一、超-強水下粘接劑內(nèi)聚力的重要性：為何必須重視評價環(huán)節(jié)？
超-強水下粘接劑與普通粘接劑的核心差異，在于其需在 “水相環(huán)境" 中實現(xiàn)穩(wěn)定粘接，這就對其內(nèi)聚力提出了更高要求。一方面，水下環(huán)境中，水分子會持續(xù)滲透粘接界面，可能削弱粘接劑分子間的相互作用，若內(nèi)聚力不足，水分子易導(dǎo)致粘接劑內(nèi)部出現(xiàn)裂紋，逐步擴大后引發(fā)整體失效；另一方面，海洋、工業(yè)廢水等水下場景中，還存在鹽霧、化學(xué)試劑等腐蝕因素，內(nèi)聚力強的粘接劑能憑借緊密的分子結(jié)構(gòu)抵抗腐蝕，維持粘接穩(wěn)定性，而內(nèi)聚力弱的粘接劑則易被腐蝕破壞，縮短使用壽命。
二、傳統(tǒng)超-強水下粘接劑內(nèi)聚力評價方法的局限
長期以來，行業(yè)內(nèi)常用拉伸剪切測試、剝離測試、溶脹測試等傳統(tǒng)方法評價超-強水下粘接劑的內(nèi)聚力，但這些方法在實際應(yīng)用中存在明顯不足，難以滿足精準(zhǔn)化、高效化的評價需求。
（一）宏觀測試方法：無法觸及內(nèi)聚力本質(zhì)
拉伸剪切測試與剝離測試是最常見的傳統(tǒng)方法，通過施加外力直至粘接劑斷裂，以斷裂強度判斷內(nèi)聚力強弱。但這類方法屬于 “宏觀檢測"，只能獲取最終的力學(xué)性能數(shù)據(jù)，無法深入分子層面分析內(nèi)聚力形成的本質(zhì)原因。同時，這類測試多為 “破壞性檢測"—— 測試過程中粘接劑樣品會被直接拉斷或剝離，無法對同一樣品進行多次檢測。這就意味著，若想觀察超-強水下粘接劑在不同浸泡時間、不同溫度下的內(nèi)聚力動態(tài)變化，需準(zhǔn)備大量相同樣品，不僅增加了測試成本，還可能因樣品間的微小差異影響數(shù)據(jù)準(zhǔn)確性。
（二）溶脹測試：精度低、效率差
溶脹測試通過將超-強水下粘接劑樣品浸泡在水中，測量其溶脹率來間接推測內(nèi)聚力 —— 通常認(rèn)為溶脹率低的粘接劑分子結(jié)構(gòu)更緊密，內(nèi)聚力更強。但這種方法的局限性更為明顯：一方面，溶脹率受水分子滲透速度、溫度、溶液濃度等多種因素影響，測試結(jié)果波動性大，精度較低；另一方面，溶脹測試需要長時間浸泡（通常需數(shù)小時至數(shù)天），測試周期長，無法適應(yīng)科研與生產(chǎn)中的快節(jié)奏需求，尤其在產(chǎn)線質(zhì)量檢測環(huán)節(jié)，難以實現(xiàn)快速篩查。
此外，溶脹測試只能 “間接推測" 內(nèi)聚力，無法直接獲取粘接劑內(nèi)部的分子運動狀態(tài)與結(jié)構(gòu)信息，當(dāng)出現(xiàn)溶脹率異常時，科研人員仍需通過其他方法進一步排查原因，導(dǎo)致評價效率大幅降低。
三、低場核磁共振技術(shù)：超-強水下粘接劑內(nèi)聚力評價的創(chuàng)新方案
面對傳統(tǒng)方法的局限，低場核磁共振技術(shù)憑借分子層面分析、無損檢測、高效精準(zhǔn)的優(yōu)勢，成為超-強水下粘接劑內(nèi)聚力評價的創(chuàng)新選擇。
l 分子層面解析，精準(zhǔn)度更高：低場核磁技術(shù)能捕捉粘接劑內(nèi)部氫質(zhì)子的運動狀態(tài)，從分子層面揭示內(nèi)聚力的形成機制。它不再依賴宏觀力學(xué)性能或間接溶脹數(shù)據(jù)，而是直接獲取分子鏈運動、交聯(lián)結(jié)構(gòu)等核心信息，讓內(nèi)聚力評價從 “表面判斷" 升級為 “本質(zhì)分析"，大幅提升評價精準(zhǔn)度。
l 無損檢測，支持動態(tài)監(jiān)測：該技術(shù)無需破壞樣品，測試后樣品仍保持完整，可對同一樣品進行多次檢測。
l 高效快捷，適配多場景需求：低場核磁測試無需復(fù)雜的樣品預(yù)處理，單次測試時間通常僅需幾分鐘，遠(yuǎn)超傳統(tǒng)溶脹測試（數(shù)小時至數(shù)天）與拉伸測試（樣品制備 + 測試需數(shù)小時）的效率。
橫向弛豫時間(T2) :內(nèi)聚力強的粘接劑，分子鏈運動受限，T2 值較短（弛豫快）；內(nèi)聚力弱的粘接劑，分子鏈運動自由 ，T2 值較長（弛豫慢）;
交聯(lián)段和非交聯(lián)段比例：交聯(lián)段比例大，內(nèi)聚力強；交聯(lián)段比例小，內(nèi)聚力弱。

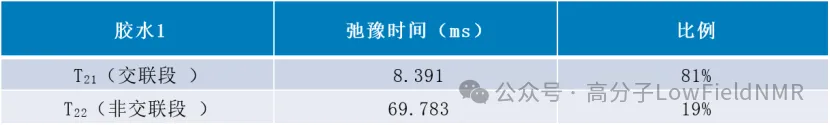

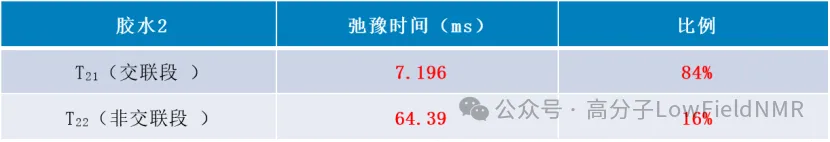

聚丙烯酸酯壓敏膠內(nèi)聚力（PSA）表征應(yīng)用案例：
在線客服1
