產(chǎn)品列表PRODUCTS LIST
在醫(yī)療敷料、電子封裝、柔性機(jī)器人等領(lǐng)域，超-強(qiáng)粘合水凝膠憑借出色的粘附性能成為關(guān)鍵材料。但很多人疑惑：超-強(qiáng)粘合水凝膠為什么能粘附力那么強(qiáng)？ 其實(shí)，這一性能并非由單一因素決定，而是與材料內(nèi)部分子鏈段的結(jié)構(gòu)、比例及運(yùn)動狀態(tài)密切相關(guān)。過去，由于檢測技術(shù)的局限，行業(yè)難以精準(zhǔn)解析分子層面的關(guān)鍵信息，導(dǎo)致配方優(yōu)化效率低下；如今，低場核磁共振技術(shù)的出現(xiàn)，為揭開超-強(qiáng)粘合水凝膠高粘附力的 “秘密" 提供了突破性解決方案。
一、超-強(qiáng)粘合水凝膠的粘附力，由分子鏈段 “軟硬平衡" 決定
要理解超-強(qiáng)粘合水凝膠為什么能粘附力那么強(qiáng)，首先需要明確其內(nèi)部的分子結(jié)構(gòu)邏輯。這類水凝膠的分子鏈段主要分為兩類：硬段（交聯(lián)段） 和軟段（非交聯(lián)段） ，二者的比例與運(yùn)動狀態(tài)，直接決定了水凝膠的粘附性能與實(shí)用強(qiáng)度。
硬段：決定水凝膠的內(nèi)聚力，避免 “粘不牢自己"
硬段是分子鏈中經(jīng)過交聯(lián)形成的剛性部分，其作用類似于 “骨架"，能為水凝膠提供足夠的內(nèi)聚力。如果硬段比例過低，水凝膠容易在粘附過程中發(fā)生斷裂，導(dǎo)致 “粘不住被粘物"；但硬段比例過高則會讓材料變硬、變脆，難以貼合不規(guī)則的被粘表面，反而降低粘附效果。
軟段：決定水凝膠的粘附力，實(shí)現(xiàn) “緊密貼合"
軟段是分子鏈中未交聯(lián)的柔性部分，也是決定超-強(qiáng)粘合水凝膠粘附力的核心因素。軟段的柔性越強(qiáng)、比例越合理，水凝膠就越容易充分潤濕被粘表面（如皮膚、金屬、塑料等），進(jìn)而通過范德華力、氫鍵等分子間作用力與被粘物緊密結(jié)合，最終實(shí)現(xiàn)高粘附力。
但軟段比例并非 “越多越好"：若軟段過多，水凝膠會因過于柔軟而發(fā)生蠕變（即在外力作用下緩慢變形），導(dǎo)致粘附強(qiáng)度下降，無法滿足長期使用需求；若軟段比例過低，則水凝膠難以充分潤濕表面，分子間作用力弱化，粘附力自然大打折扣。
由此可見，超-強(qiáng)粘合水凝膠的高粘附力，本質(zhì)是硬段與軟段 “軟硬平衡" 的結(jié)果—— 既要通過軟段實(shí)現(xiàn)緊密貼合，又要通過硬段保證結(jié)構(gòu)穩(wěn)定。但如何精準(zhǔn)檢測軟段、硬段的比例及運(yùn)動狀態(tài)？過去的傳統(tǒng)方法始終存在難以突破的局限。
二、傳統(tǒng)檢測方法的局限：無法精準(zhǔn)解析“軟硬平衡"，配方優(yōu)化如“盲人摸象"
在低場核磁共振技術(shù)應(yīng)用前，行業(yè)主要依賴溶脹法和熱分析法（如 TGA、DSC） 評估水凝膠的交聯(lián)度與性能，但這兩類方法均存在明顯缺陷，導(dǎo)致無法精準(zhǔn)捕捉 “軟硬段平衡" 這一核心信息，進(jìn)而難以解釋 “超-強(qiáng)粘合水凝膠為什么能粘附力那么強(qiáng)"，配方優(yōu)化效率低下。
1. 溶脹法：精度低、主觀性強(qiáng)，無法區(qū)分 “軟硬段比例"
溶脹法的原理是通過溶劑浸泡水凝膠，測量其溶脹程度來間接推測交聯(lián)密度（硬段相關(guān)指標(biāo)）。但這種方法存在兩大問題：
精度極低：溶脹程度受溫度、溶劑濃度、浸泡時間等多種外界因素影響，測試結(jié)果重復(fù)性差；
信息缺失：只能大致判斷交聯(lián)密度，無法區(qū)分軟段與硬段的具體比例，更無法了解分子鏈段的運(yùn)動狀態(tài)，無法為 “提升粘附力" 提供精準(zhǔn)的配方調(diào)整方向。
2. 熱分析法：耗時久、效率低，難以適應(yīng)產(chǎn)線需求
熱分析法（如 TGA 熱重分析、DSC 差示掃描量熱法）需通過復(fù)雜的升降溫程序，分析材料在不同溫度下的重量或熱量變化，間接推測分子結(jié)構(gòu)。但其局限同樣突出：
耗時過長：單次測試需要數(shù)小時，無法滿足工業(yè)化生產(chǎn)中 “快速檢測、實(shí)時調(diào)整" 的需求；
間接推測：只能通過溫度相關(guān)數(shù)據(jù)間接反推材料性能，無法直接獲取分子鏈段的運(yùn)動狀態(tài)數(shù)據(jù)，導(dǎo)致研發(fā)人員難以精準(zhǔn)定位 “粘附力不足" 的核心原因 —— 是軟段比例不夠？還是軟段運(yùn)動性太差？始終像 “盲人摸象"。
傳統(tǒng)方法的缺陷，使得行業(yè)長期無法精準(zhǔn)解析超-強(qiáng)粘合水凝膠的分子層面關(guān)鍵信息，也制約了高粘附力材料的研發(fā)效率。直到低場核磁共振技術(shù)的出現(xiàn)，這一困境才被徹-底打破。
三、低場核磁共振技術(shù)：一分鐘揭秘分子鏈段狀態(tài)，直接關(guān)聯(lián)粘附力
低場核磁共振技術(shù)之所以能成為解析超-強(qiáng)粘合水凝膠的 “利器"，核心在于其無損、快速、定量的優(yōu)勢 —— 無需破壞樣品，1 分鐘內(nèi)即可完成測試，且能直接獲取硬段、軟段及中間相的比例與運(yùn)動狀態(tài)數(shù)據(jù)，從分子層面揭示 “粘附力強(qiáng)" 的本質(zhì)。
1、技術(shù)原理：通過 “氫質(zhì)子弛豫" 區(qū)分軟硬段
低場核磁共振技術(shù)的核心邏輯，是基于水凝膠分子鏈中氫質(zhì)子的弛豫行為差異，來區(qū)分硬段與軟段的運(yùn)動狀態(tài)：
l 激發(fā)：通過脈沖磁場擾動水凝膠中的氫質(zhì)子，使其自旋方向偏離平衡態(tài)；
l 弛豫：停止脈沖后，氫質(zhì)子會逐漸恢復(fù)到平衡態(tài)，這一過程稱為 “弛豫"。其中，硬段因分子運(yùn)動受限（剛性強(qiáng)），氫質(zhì)子恢復(fù)速度快，對應(yīng)的 “T2 弛豫時間" 短；軟段因分子運(yùn)動自由（柔性強(qiáng)），氫質(zhì)子恢復(fù)速度慢，對應(yīng)的 “T2 弛豫時間" 長；
l 檢測：通過專用設(shè)備捕捉 T2 弛豫信號，經(jīng)反演后形成 “T2 弛豫譜"，可精準(zhǔn)輸出硬段、軟段及中間相的比例，以及各自的 T2 弛豫時間（反映運(yùn)動狀態(tài)）。
2、直接關(guān)聯(lián)粘附力：軟段指標(biāo)是 “關(guān)鍵信號"
通過低場核磁共振技術(shù)，研發(fā)人員能直接將分子鏈段數(shù)據(jù)與粘附性能掛鉤，快速判斷 “超-強(qiáng)粘合水凝膠為什么能粘附力那么強(qiáng)"：
l 若測試結(jié)果顯示，水凝膠的軟段 T2 弛豫時間高、軟段占比合理（通常軟段占比需結(jié)合應(yīng)用場景調(diào)整，如醫(yī)療敷料需兼顧柔性與強(qiáng)度），則說明軟段的柔性與潤濕性優(yōu)異，能與被粘表面形成強(qiáng)分子間作用力，粘附力自然更強(qiáng)。
l 若軟段 T2 值低（運(yùn)動性差）或占比不足，則可直接判斷 “粘附力不足" 的原因是軟段性能不達(dá)標(biāo)，進(jìn)而針對性調(diào)整配方（如增加軟段單體比例、優(yōu)化交聯(lián)度）；
l 若軟段占比過高、硬段不足，則可通過補(bǔ)充硬段單體，避免水凝膠蠕變，保證實(shí)用粘附強(qiáng)度。
3、技術(shù)優(yōu)勢：解決傳統(tǒng)方法的所有痛點(diǎn)
l 無損檢測：無需切割、溶解樣品，尤其適合珍貴的研發(fā)樣品或成品檢測；
l 超快速：1 分鐘內(nèi)完成測試，遠(yuǎn)超熱分析法 “數(shù)小時" 的耗時，可滿足產(chǎn)線實(shí)時監(jiān)控與研發(fā)快速迭代需求；
l 定量精準(zhǔn)：直接輸出硬段、軟段比例及運(yùn)動狀態(tài)數(shù)據(jù)，無需間接推測，避免 “盲人摸象"；
l 應(yīng)用廣泛：不僅可用于研發(fā)階段的配方優(yōu)化，還能用于生產(chǎn)過程中的質(zhì)量控制（如檢測批次間的交聯(lián)度一致性）、老化性能評估（如長期使用后軟段運(yùn)動性變化），全周期保障超-強(qiáng)粘合水凝膠的性能穩(wěn)定。
回到最初的問題 ——“超-強(qiáng)粘合水凝膠為什么能粘附力那么強(qiáng)？" 答案其實(shí)很明確：是材料內(nèi)部硬段與軟段的 “軟硬平衡"，尤其是軟段的優(yōu)異潤濕性與合理占比，共同造就了高粘附力。而低場核磁共振技術(shù)的出現(xiàn)，讓這一 “分子層面的平衡" 從 “看不見、摸不著" 變?yōu)?“可量化、可調(diào)控"，徹-底改變了行業(yè)過去依賴經(jīng)驗(yàn)、效率低下的研發(fā)模式。
實(shí)驗(yàn)案例：

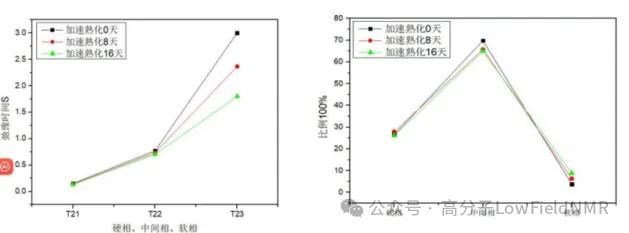

低場核磁技術(shù)測試不同熟化時間的psa壓膠的軟硬段。
l硬段弛豫時間、硬段比例變化不大，內(nèi)聚力差異不大，說明殘膠有可能是粘附力失控造成的
l軟段弛豫時間隨著熟化時間增加，T2時間變短，軟段變硬，粘性變?nèi)?/span>
l軟段弛豫時間滿足1.5ms<T23<2ms范圍內(nèi)，psa膠能滿足粘性條件且無殘膠問題。
在線客服1
